جهاز توجيه صناعي بسرعة 1800 ميجابت في الثانية 5G جيجابت RJ45 منفذ 12 فولت تيار مستمر باور 5 جرام
وصف المنتج
اعتمادًا على شريحة Qualcomm IPQ6010 ، تستخدم الشريحة 4-core ARM Cortex A53 بسرعة 1.8 جيجاهرتز ، 2.4 جيجا تعتمد تقنية تعديل MU-MIMO OFDMA ثنائية الاتجاه ، تصل إلى 573 ميجابت في الثانية ، 5.8 جيجا تستخدم تقنية تعديل MU-MIMO OFDMA ثنائية الاتجاه ، حتى 1201Mbps ، 802.11 يمكن أن تدعم طريقة التعديل الفريدة للتيار المتردد المزيد من محطات التحميل ، ويمكنها تركيب 512 طرفًا في نفس الوقت.
يحتوي WS6001 على واجهات غنية ويدعم حجوزات واجهة متعددة لتلبية احتياجات سيناريوهات التطبيق المختلفة
تخصيص
| شرائح | IPQ6010 + QCN5052 + QCN5022 + QCA8081 (QCA8075) | |
| وحدة المعالجة المركزية | IPQ6010 / 601: Quad ARM Cortex A53 بسرعة 1.8 جيجاهرتز ، مجموعة تعليمات ISA v8 64 بت | |
| كبش | 1 جيجا بايت DDR3 | |
| ولا فلاش | 32 ميغا بايت | |
| ناند | 256 ميغا بايت | |
| ثنائي الفينيل متعدد الكلور | 176 * 146 ملم | |
| موجة تردد الراديو | 2.4 جيجا (802.11AX) 2T2R ＋ 5 جيجا (802.11aX) 2T2R | |
| كسب الهوائي | 5dBi ، خارجي | |
| معدل | 2.4 جرام 600 م + 5 جرام 1200 م | |
| ميناء | 5 * 10/100 / 1000Mbps RJ45 Port أو 4 1000M + 2.5G WAN | |
| مزود الطاقة | دعم استقبال الطاقة DC 12V 2A (يوصى باستخدام 12V 3A لشبكة 5G المزدوجة) ، واستقبال طاقة 802.11at POE | |
| ضوء المؤشر |
10 مؤشرات خضراء (الطاقة ، 2.4G ، 5.8G ، 5 منافذ شبكة ، 2 4 / 5G) ، دبوس خارجي 12PIN |
|
|
USB3.0 قم بتوسيع
|
1 * واجهة خارجية SATA | |
| 1 * واجهة خارجية USB | ||
| 1 * فتحة البطاقة الرئيسية M.2 / 4G.ماستر كارد MINI PCI-E | ||
| 1 * فتحة بطاقة ثانوية M.2 | ||
| USB 2.0 | البطاقة الثانوية 4G MINI-PCIE | |
| بطاقة PCIE / 4G Master | احصل على البطاقة الرئيسية 4G MINI-PCIE | |
| قائمة دعم الوحدة |
Longshang U9300C بطاقات مفردة ومزدوجة بطاقة واحدة هواوي 5G MH5000 بطاقة واحدة Quectel 5G RM500 |
|
| بطاقة TF | الدعم ، المصنع الافتراضي بدون | |
| ساتا | دعم 1 * SATA ، الافتراضي بدون ، | |
| واجهة دبوس خارجي | UART0 ، UART1 ، I2C ، SPI (راجع الدائرة التالية) | |
| تردد العمل |
802.11ac / n / ac / ax: 5.150 جيجا هرتز -5.850 جيجا هرتز ؛ 802.11b / g / n / ax: 2.4 جيجا هرتز -2.483 جيجا هرتز (الصين) |
|
| معلمات الترددات اللاسلكية |
2.4 جرام
|
11AX RF Power 19 ± 1.5dbm EVM≤-35dbm |
| 11AC RF Power 21 ± 1.5dbm EVM≤-31dbm | ||
| 11N RF Power 22 ± 1.5dbm EVM≤-28dbm | ||
| 11G / B RF Power 23 ± 1.5dbm EVM≤-25dbm | ||
|
5.8 جرام
|
11AX RF Power 19 ± 1.5dbm EVM≤-35dbm | |
| 11AC RF Power 21 ± 1.5dbm EVM≤-31dbm | ||
| 11N RF Power 22 ± 1.5dbm EVM≤-28dbm | ||
| 11A RF Power 23 ± 1.5dbm EVM≤-25dbm | ||
| درجة حرارة العمل / التخزين | -10 ℃ ～ 50 / -40 ℃ ～ 70 | |
| رطوبة العمل / التخزين | 5٪ 95٪ (دون تكاثف) | |

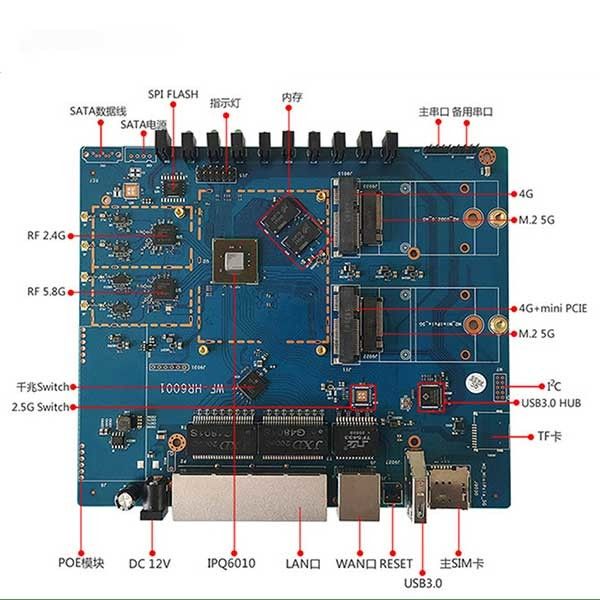

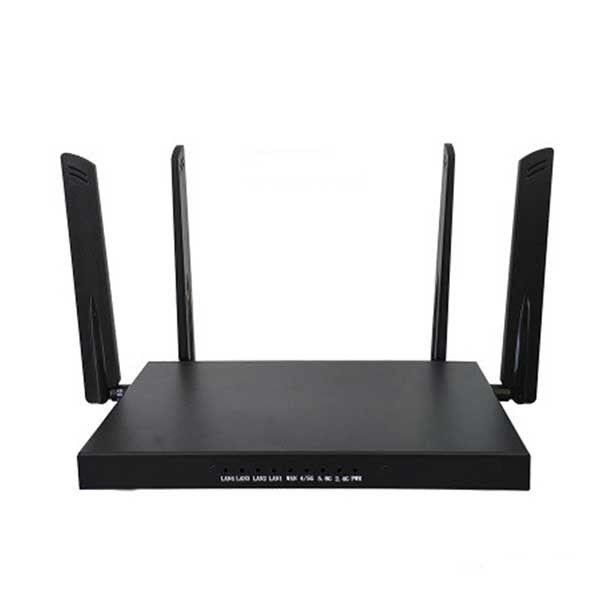

تفاصيل الصور
التعليمات
س 1.هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.العينات المختلطة مقبولة.
س 2.ماذا عن المهلة؟
ج: نموذج يحتاج 1-3 أيام عمل ، ووقت الإنتاج الضخم يحتاج 3-5 أسابيع بناء على كمية الطلب.
س 3.هل لديك أي حد موك؟
ج: موك منخفضة ، 1 قطعة لفحص العينة متاح.
س 4.هل تلبي منتجاتك معاييرنا؟
ج: نعم ، جميع منتجاتنا تقريبًا بها CE ، ROHS ، FCC ، إلخ.
س 5.كيف يتم متابعة الطلب؟
ج: أولاً ، أخبرنا بمتطلباتك أو طلبك.ثانيًا ، نقتبس وفقًا لمتطلباتك أو اقتراحاتنا ، ثالثًا يؤكد العميل على إيداع العينات والأماكن لطلب رسمي.ثم نرتب الإنتاج.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
